こんにちは。「みんなの電源」の管理人、次世代エレクトロニクス・コンサルティングアナリストのジンデンです。
オルタネーターチャージャーについて調べているあなたは、もしかすると
「走行中にポータブル電源をもっと速く充電したい」
「シガーソケットでは全然間に合わない」
「取り付けや配線が難しそうで不安」
といった悩みを抱えているのではないでしょうか。
私は20歳の頃から自作で車載電源を作り続け、40代では長期間の車中泊も経験してきました。
その過程で、オルタネーターチャージャーの取り付け方法や配線の失敗、EcoFlowの設定、逆充電の仕組みまで、身をもって学んできたことがたくさんあります。
オルタネーターチャージャーは、正しく取り付ければ走行中にポータブル電源を高速充電できる非常に便利な機器です。
ただし、車両のメインバッテリーから大きな電流を取り出すため、配線・ヒューズ・ケーブルサイズ・固定方法を間違えると発熱や車両電装系のトラブルにつながる可能性があります。
この記事では、500W・800Wモデルの選び方から、取り付け手順、エンジンルームから車内への配線引き込み、ヒューズ、バッテリー上がり防止、EcoFlowの設定、取り付け後の確認までまとめて解説します。
安全で快適な車中泊・バンライフの電源環境づくりに役立ててください。
ポータブル電源の全充電手段（ソーラー・AC・走行充電）を比較したい方はこちらも参考にしてください。
- オルタネーターチャージャーの取り付け手順がわかる
- 500Wと800Wの違いと選び方を理解できる
- 配線・ヒューズ・車内引き込みの安全対策がわかる
- バッテリー上がりを防ぐ設定と確認方法がわかる

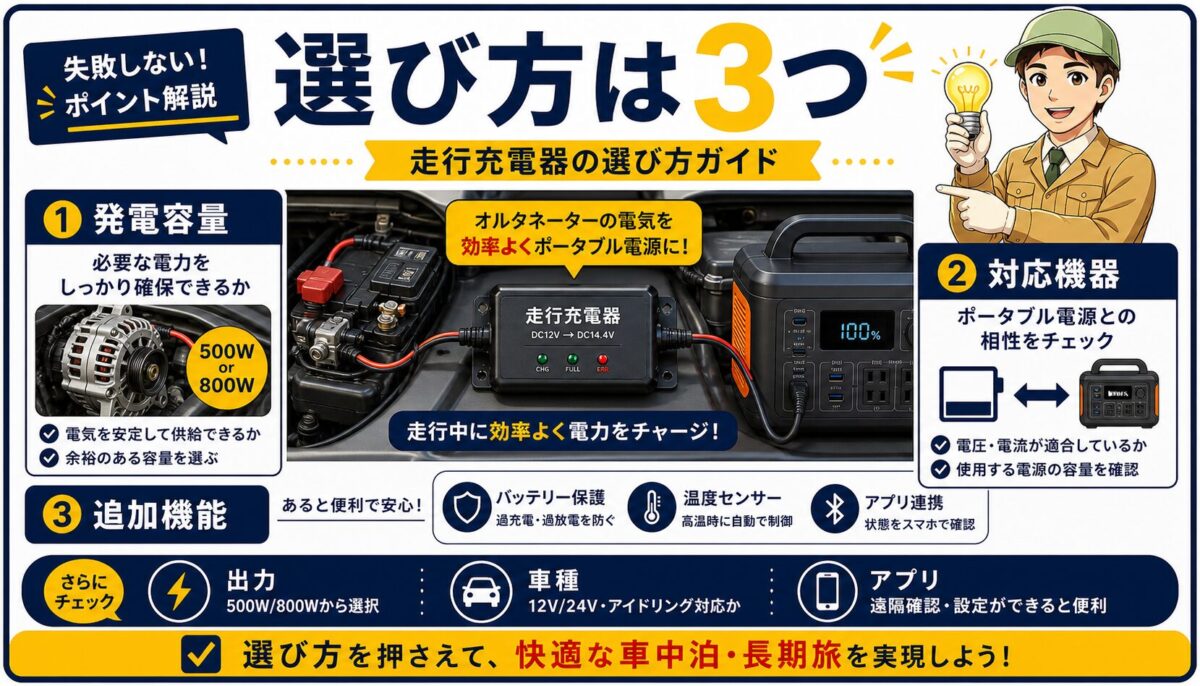

オルタネーターチャージャーの選び方と種類を比較
製品によって出力、対応車種、接続方法、機能、価格が異なります。
取り付け方法を考える前に、自分の車とポータブル電源に合った製品を選ぶことが重要です。
おすすめモデルと選ぶときのポイント
高出力モデルだから必ず良いわけではありません。
車両側の電装システムに対して負荷が大きすぎると、充電出力の制限や発熱などにつながる可能性があります。
オルタネーターや車両電装系の仕様は車種・年式・グレードによって異なるため、取扱説明書やディーラー、車両メーカーなどで確認してください。

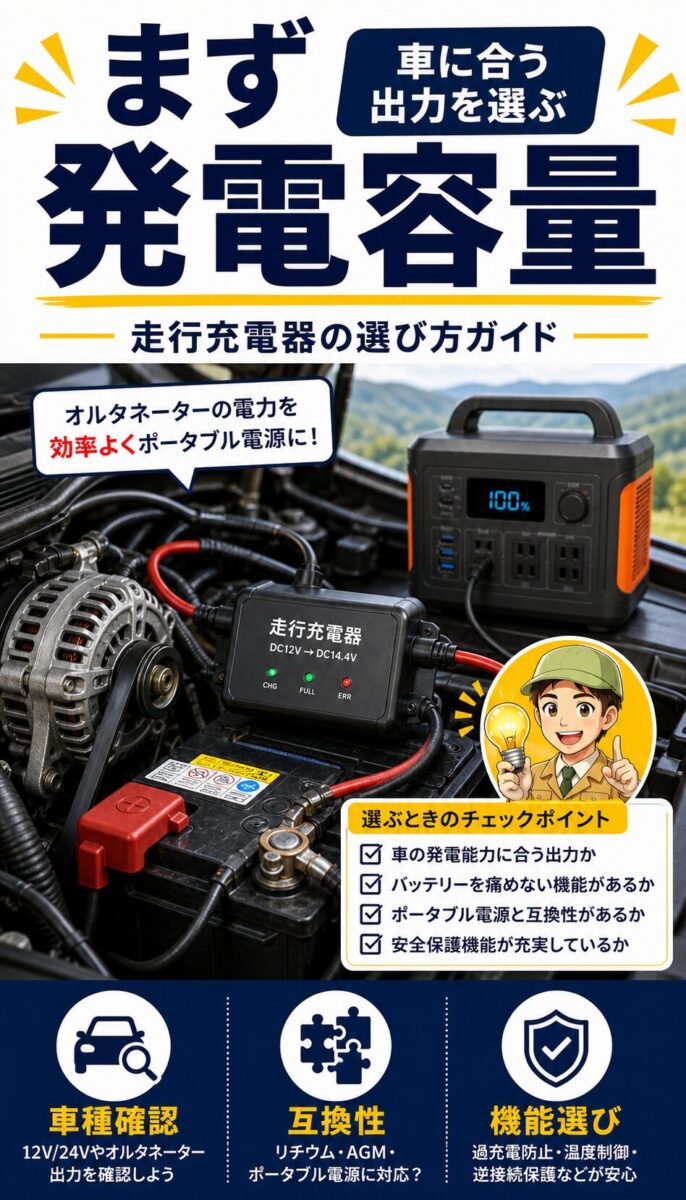

製品選びの3つのポイント
- 車両側の発電能力に合ったモデルを選ぶ
- 接続するポータブル電源との互換性を確認する
- アプリ制御や逆充電など必要な機能を確認する
EcoFlowはポータブル電源と組み合わせて使えるオルタネーターチャージャーを展開しています。
EcoFlowのオルタネーターチャージャーは、同社の対応ポータブル電源との連携を前提に設計されています。
購入前には、使用するポータブル電源の型番とチャージャーの対応状況を公式情報で確認してください。
そのほかにも複数メーカーから走行充電器が販売されています。
製品ごとに対応するバッテリーや入力条件が異なるため、単純に出力W数だけで比較しないことが大切です。

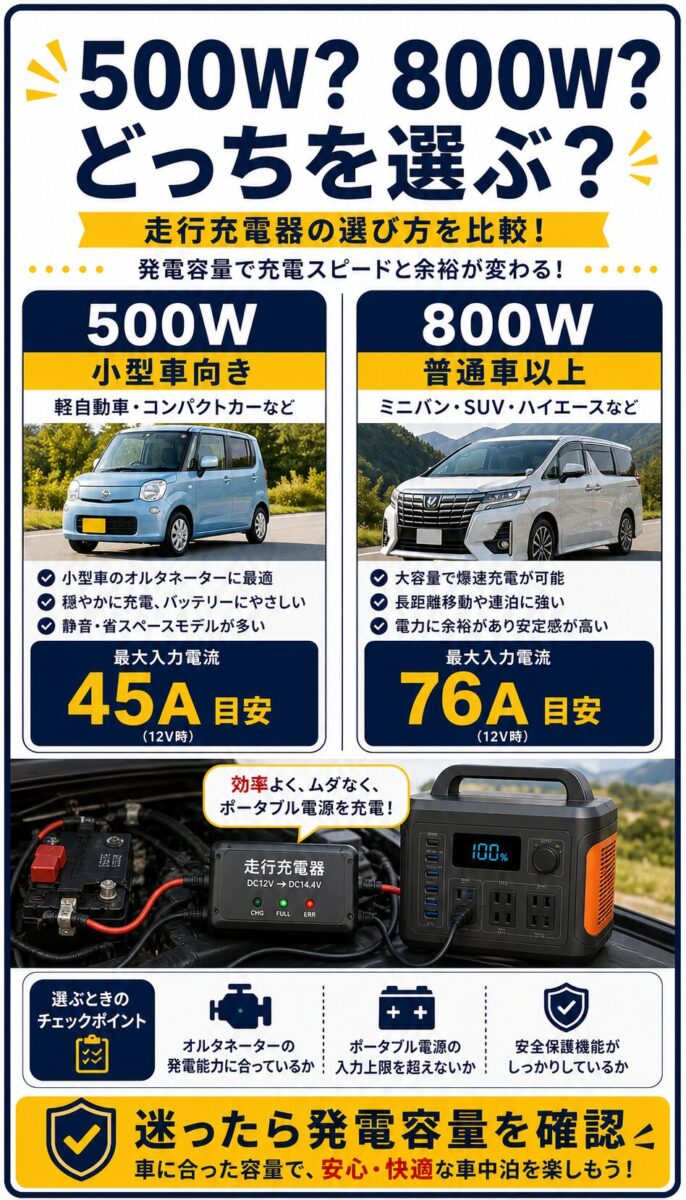

500Wと800Wどちらが自分に合うか
高出力になるほど短時間で充電できますが、車両側から取り出す電力も大きくなります。
| 項目 | 800Wクラス | 500Wクラス |
|---|---|---|
| 充電速度 | 速い | 800Wより穏やか |
| 車両側の負荷 | 大きくなりやすい | 比較的抑えやすい |
| 向いている用途 | 長距離・大容量電源 | 小〜中容量・負荷を抑えたい場合 |
| 確認事項 | 対応車種・配線・発電能力 | 対応車種・配線・発電能力 |
どちらを選ぶ場合も、「普通車だから800W」「軽自動車だから500W」と車格だけで決めるのではなく、車種・年式・電装仕様と製品メーカーの対応条件を確認してください。
迷った場合は、車両メーカーやチャージャーメーカー、専門の電装業者へ確認する方法が確実です。

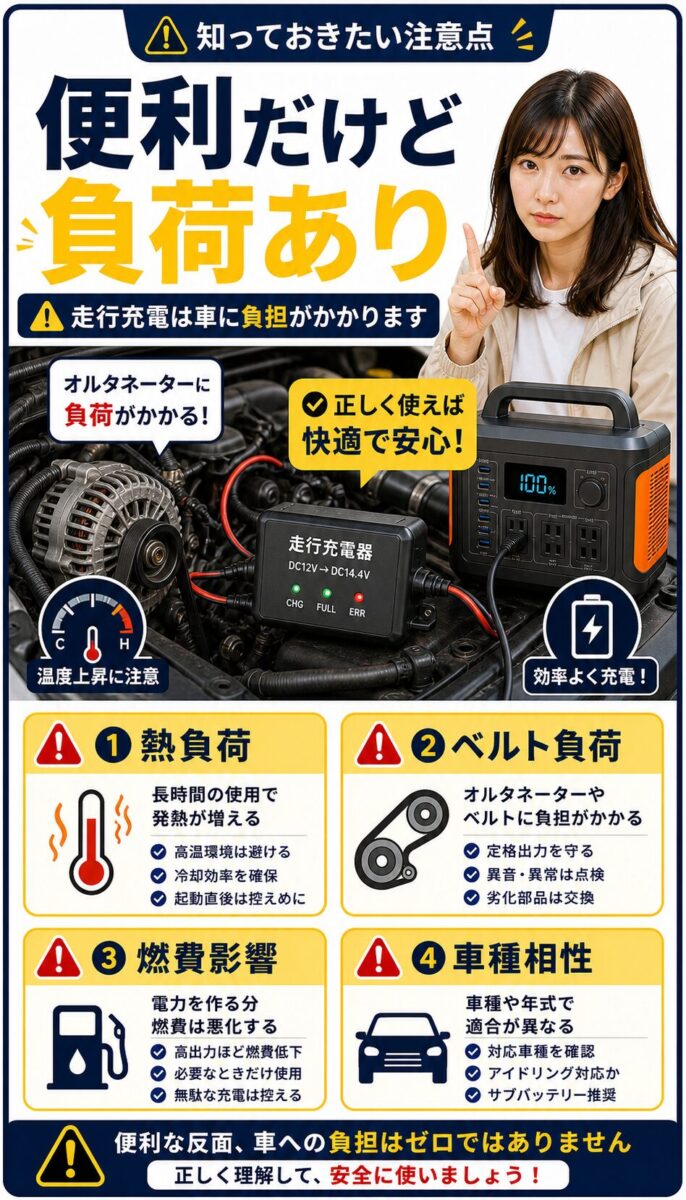

デメリットと車両への影響を知っておこう
知っておきたいデメリット・リスク
- 車両側への負荷：高出力で長時間充電すると、発電系統への負荷が増えます。
- 燃費への影響：充電に必要な発電量が増えることで、燃料消費へ影響する場合があります。
- 高温環境：チャージャー本体や配線周辺に熱がこもらない設置が必要です。
- 車種ごとの制御：充電制御車などでは製品との適合確認が必要です。
- 車種による対応差：ハイブリッド車やEVを含め、搭載システムによって接続方法や可否が異なります。
車両側への負担を抑えるため、出力を調整できる製品では、必要以上に最大出力を使い続けない方法もあります。

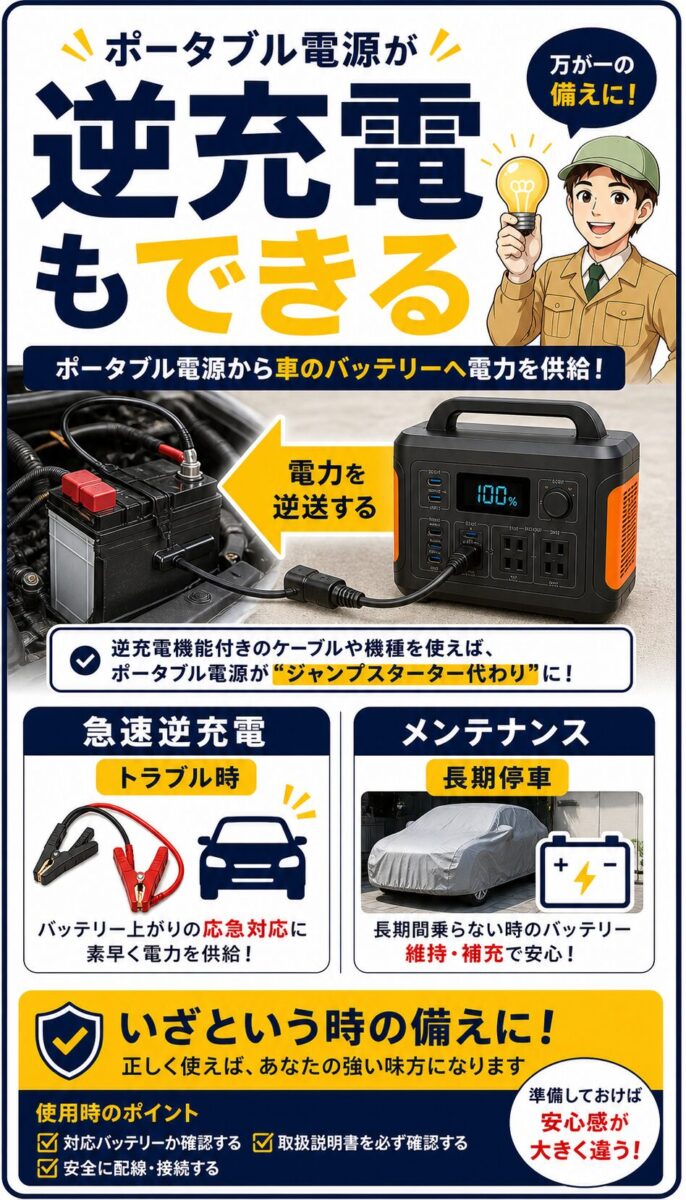

逆充電の仕組みと使える場面
長期間の駐車時に補助充電として利用できる製品もありますが、具体的な出力や使用条件はモデルによって異なります。
逆充電を使用する場合は、必ず対象製品の取扱説明書に従ってください。
車両の始動用バッテリーを扱う機能なので、ジャンプスターターと同じものだと自己判断しないことも大切です。
EcoFlowの設定方法とアプリ活用術
利用できる機能は製品やファームウェアによって異なるため、使用しているモデルの画面を確認してください。
アプリで確認したい項目
- デバイスの接続状態
- 走行充電の出力
- 車両バッテリー側の電圧
- ファームウェア更新

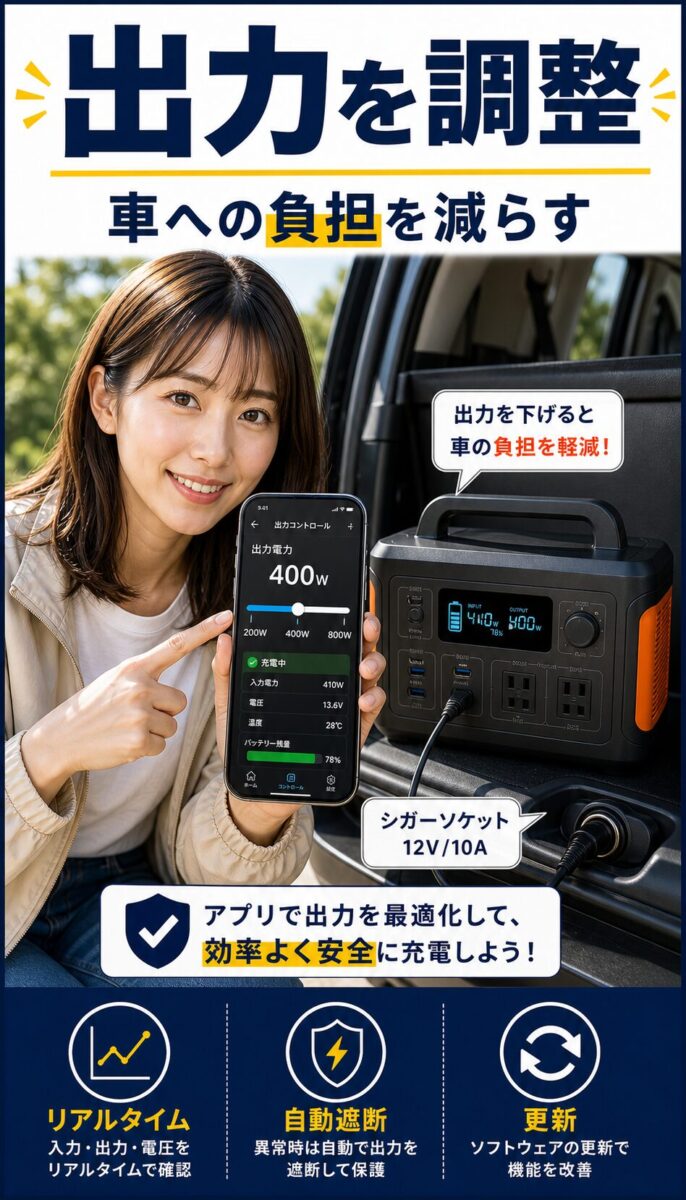

特に便利なのが充電出力を確認・調整できる機能です。
必要に応じて出力を抑えることで、車両側の発電状況に合わせた運用ができます。
オルタネーターチャージャーの取り付け手順
オルタネーターチャージャーの取り付けでは、車両の12V電源系統から配線を取り出します。
そのため、家庭用の延長コードを接続するような感覚で作業するものではありません。
製品ごとの配線図と車両側の整備情報を確認したうえで作業してください。
取り付け前に確認するもの
特に重要なのが、次の項目です。
- 車種・年式がチャージャーの使用条件に合っているか
- ポータブル電源がチャージャーに対応しているか
- 付属ケーブルの長さで設置場所まで届くか
- 車両バッテリーの位置
- エンジンルームから車内への配線ルート
- 本体を固定できる場所
- メーカー指定のヒューズ・配線条件
ここを先に確認しておくと、取り付け途中で「ケーブルが届かない」「車内に引き込めない」といった失敗を減らせます。

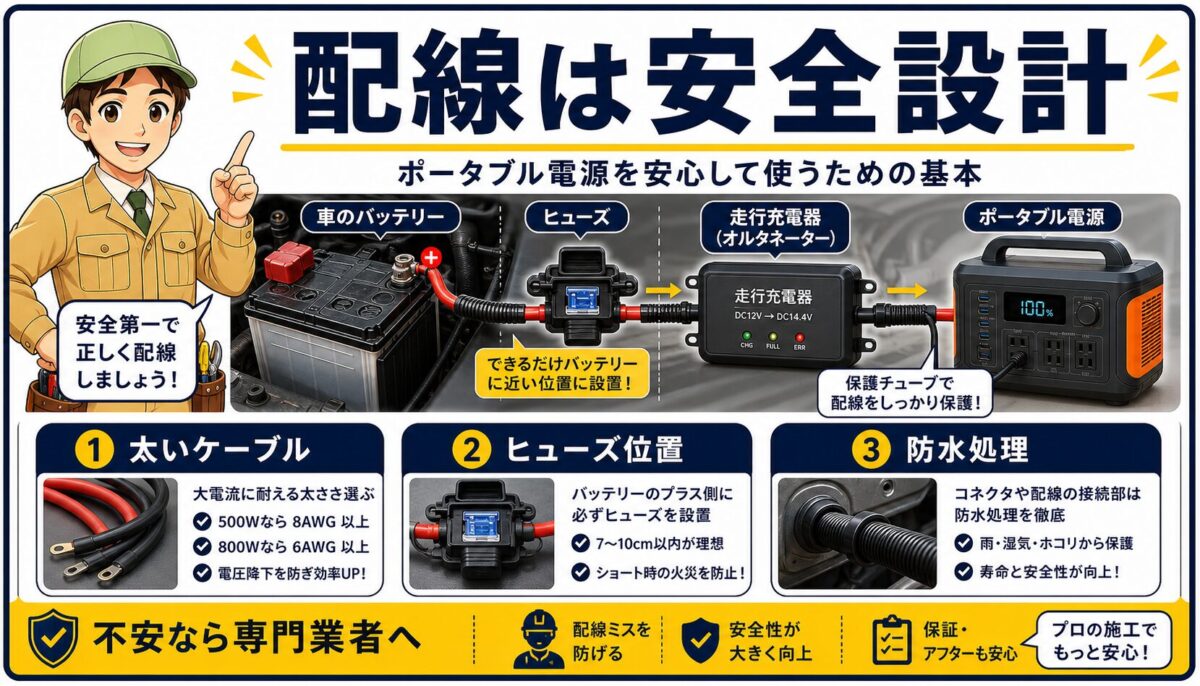

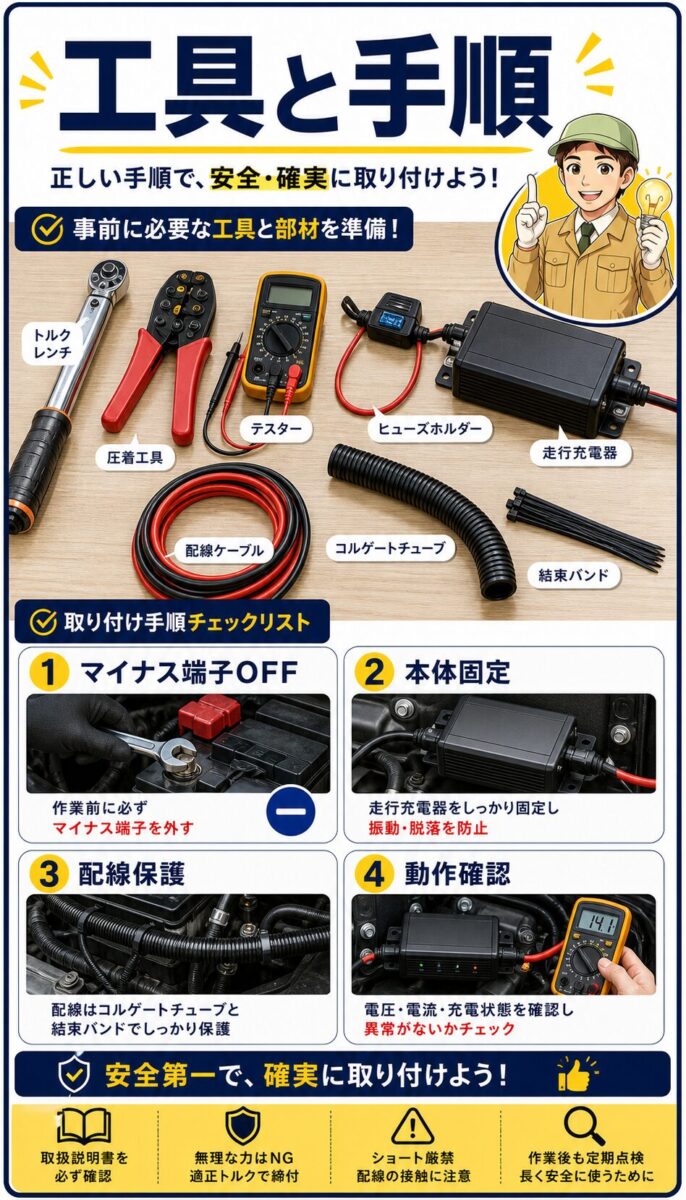

オルタネーターチャージャー取り付けの基本手順
一般的な流れは次のようになります。
ただし、実際の端子接続順序や配線方法は製品ごとの取扱説明書を優先してください。
- 車両とチャージャーの適合を確認する
- 本体の設置場所を決める
- 車両バッテリーから本体までの配線ルートを決める
- プラス配線側に必要なヒューズを設置する
- ケーブルを車内へ引き込む
- チャージャー本体へ入力側配線を接続する
- ポータブル電源側のケーブルを接続する
- 配線を固定して摩擦・熱・可動部との干渉を防ぐ
- 接続状態を再確認する
- エンジン始動後に低い出力から動作を確認する
配線作業に自信がない場合は、専門の電装業者やカーショップへの依頼をおすすめします。
大電流を扱う配線の施工不良は、発熱や車両火災につながる可能性があります。

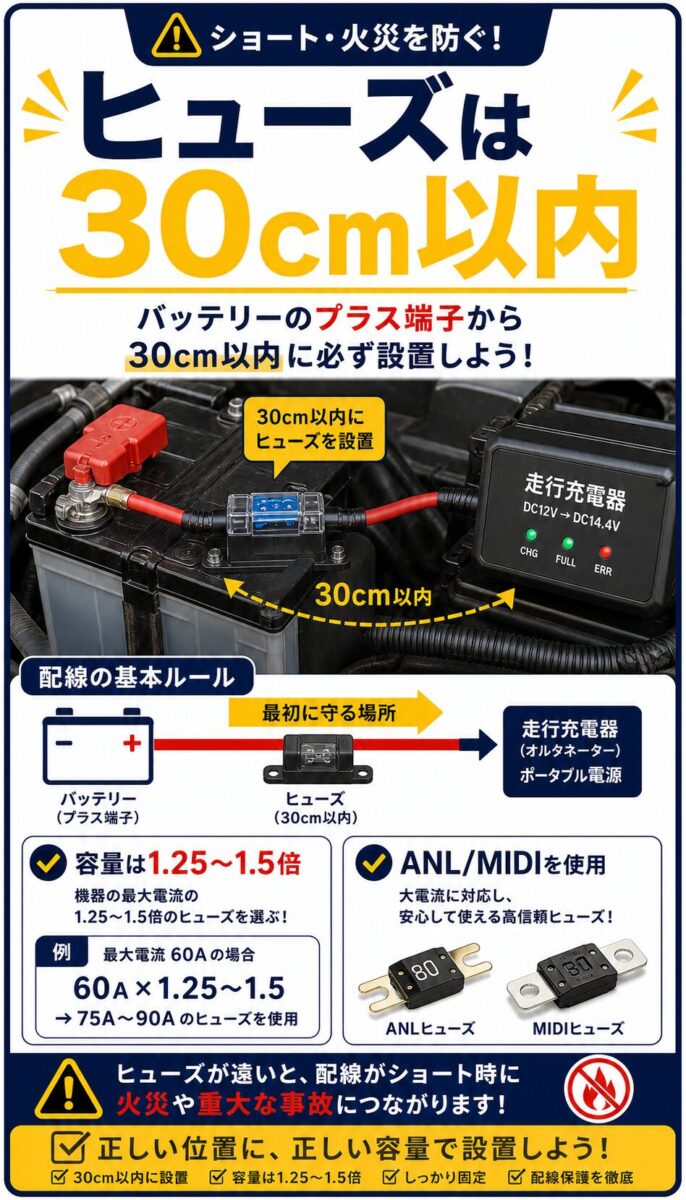

ヒューズはどこに取り付ける？
ヒューズは、配線がショートしたときなどに回路を遮断し、配線の過熱を防ぐ役割があります。
一般的には、電源を取り出すバッテリーのプラス側に近い位置へ設置します。
これは、バッテリーからヒューズまでの「保護されていない配線」をできるだけ短くするためです。
ただし、ヒューズ容量を自己判断で決めるのは避けてください。
チャージャーメーカーが指定するヒューズ容量と配線サイズに従うのが基本です。
ヒューズで確認すること
・メーカー指定の容量か
・バッテリー側の適切な位置にあるか
・ホルダーが確実に固定されているか
・端子に緩みや異常発熱がないか

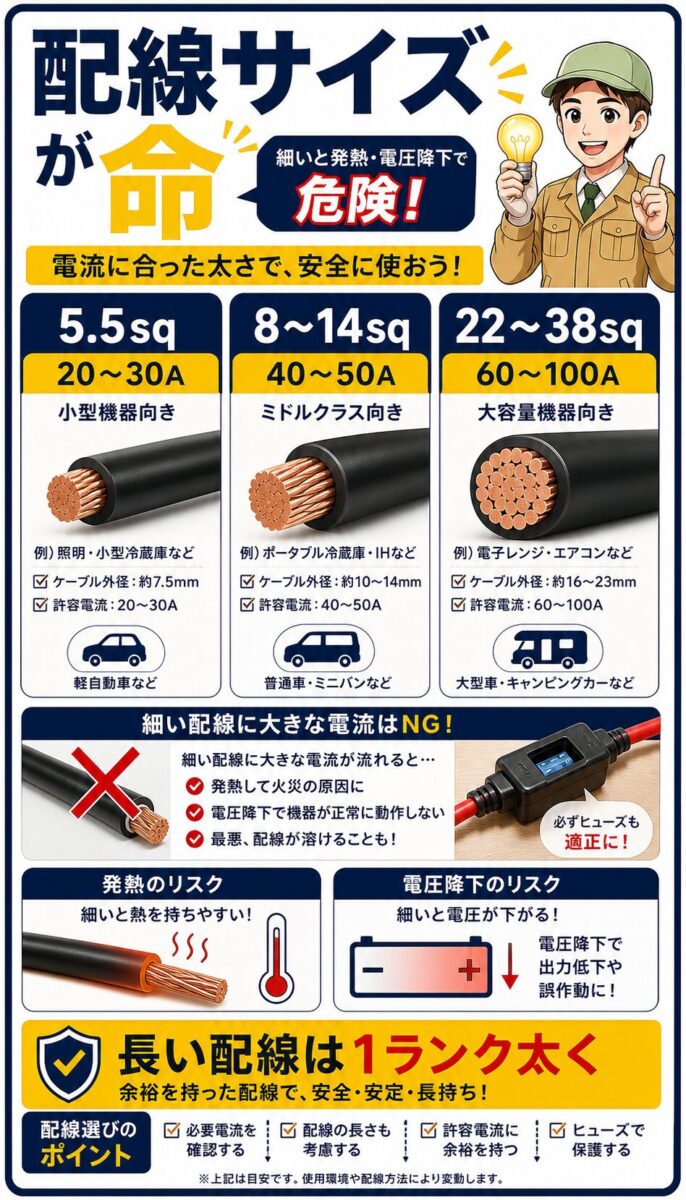

配線に使うケーブルのサイズ選び
流れる電流に対して細すぎるケーブルを使用すると、電圧降下が大きくなったり配線が発熱したりする可能性があります。
特に車両前方のバッテリーから荷室まで数メートルの配線を引く場合は、長さによる電圧降下も考慮する必要があります。
必要なケーブルサイズは、チャージャーの最大入力電流、配線距離、使用する電線の仕様によって変わります。
メーカーが指定するケーブルを使用するのが最も確実です。
「〇Wだから必ず〇sq」という単純な決め方は避けてください。
同じ出力でも電圧、電流、配線距離、ケーブルの仕様によって必要な太さは変わります。

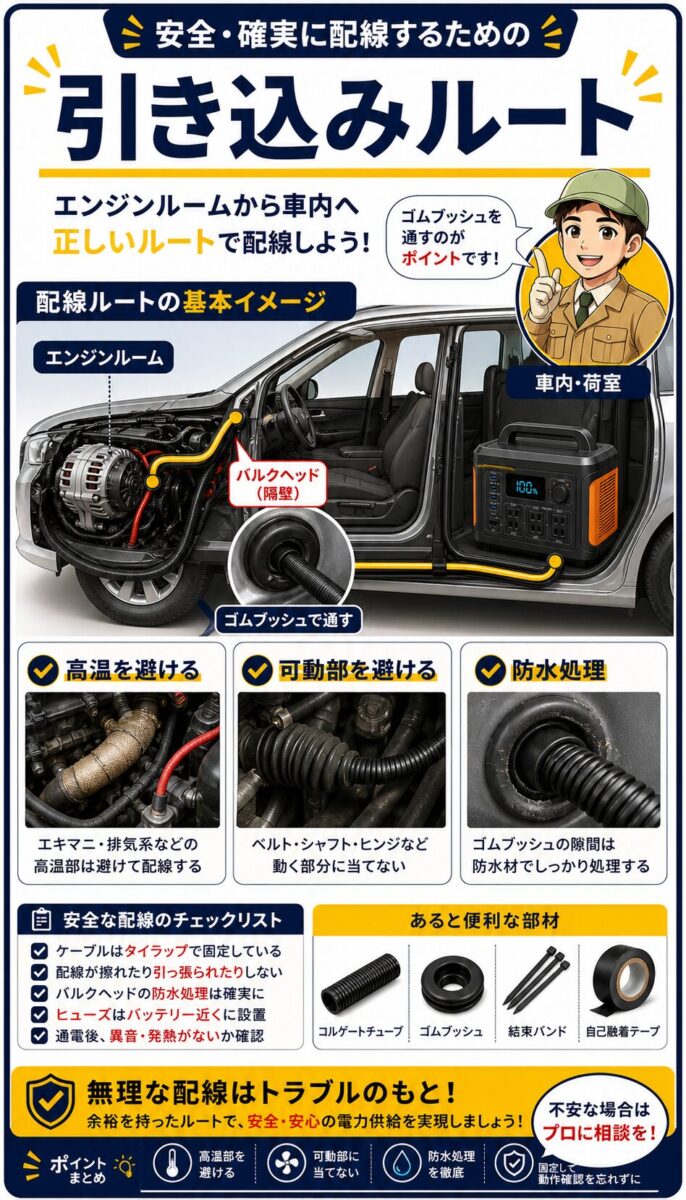

車内への配線引き込み方法
最初に確認したいのは、車両に既存の配線貫通部があるかどうかです。
多くの車では、純正ハーネスが車内へ入る部分にゴム製のグロメットがあります。
利用できる場所がある場合は、車両構造を確認したうえで配線ルートを検討します。
配線ルートで避ける場所
- エンジンや排気系など高温になる場所
- ベルトやファンなど回転する部分
- ステアリングなど可動する部品
- 鋭利な金属部分
- 水が直接かかりやすい場所
配線はコルゲートチューブなどで保護し、走行中の振動で金属部分へ擦れないよう固定します。
新たに穴を開ける必要がある場合は、車両の構造物や既存配線を傷つける危険があります。
この作業は特に専門的な知識が必要になるため、不安がある場合は電装業者へ依頼してください。
バッテリー上がりを防ぐための注意点
オルタネーターチャージャーを取り付ける際に心配なのが、車の始動用バッテリーを使いすぎてしまわないかという点です。
対応するオルタネーターチャージャーには、車両電圧を監視して充電開始・停止を制御する機能を備えた製品があります。
ただし、設定を間違えたり、車両と製品の組み合わせが適切でなかったりすると、意図した動作にならない可能性があります。
バッテリー上がり防止で確認したいこと
・エンジン停止時に走行充電が停止する設定になっているか
・低電圧保護などの設定値を確認したか
・長期間駐車するときの動作を理解しているか
・アプリで車両側電圧を確認できる場合は定期的にチェックする
・取り付け直後は想定どおり停止・開始するか確認する
「取り付けたから後は放置」でなく、最初の数回はエンジン始動・停止時の動きを確認することをおすすめします。
ハイエースで走行充電する場合の考え方
ハイエースでは車中泊用途でポータブル電源を使う方が多く、走行充電との相性も良い使い方です。
ただし、ハイエースでも年式や仕様によってバッテリー位置や配線条件が異なるため、車種名だけで取り付け方法を決めることはできません。
ポータブル電源の置き場所については、車種別ポータブル電源ガイドも参考にしてください。
ジムニーでの車載充電について調べている方は、ジムニーのポータブル電源充電器ガイドも参考になります。
Anker Solixのオルタネーターチャージャーを取り付ける場合
Anker Solixなど、EcoFlow以外のオルタネーターチャージャーを検討する方も増えています。
ただし、メーカーが異なれば端子、対応製品、設定方法、付属ケーブル、取り付け条件も変わります。
この記事の「配線を保護する」「ヒューズを適切に設置する」「車両側の条件を確認する」という基本的な安全対策は共通しますが、EcoFlowの配線方法をそのままAnker製品へ流用することは避けてください。
Anker Solix製品を取り付ける場合は、対象モデルの公式マニュアルに記載された配線図と対応条件を優先してください。

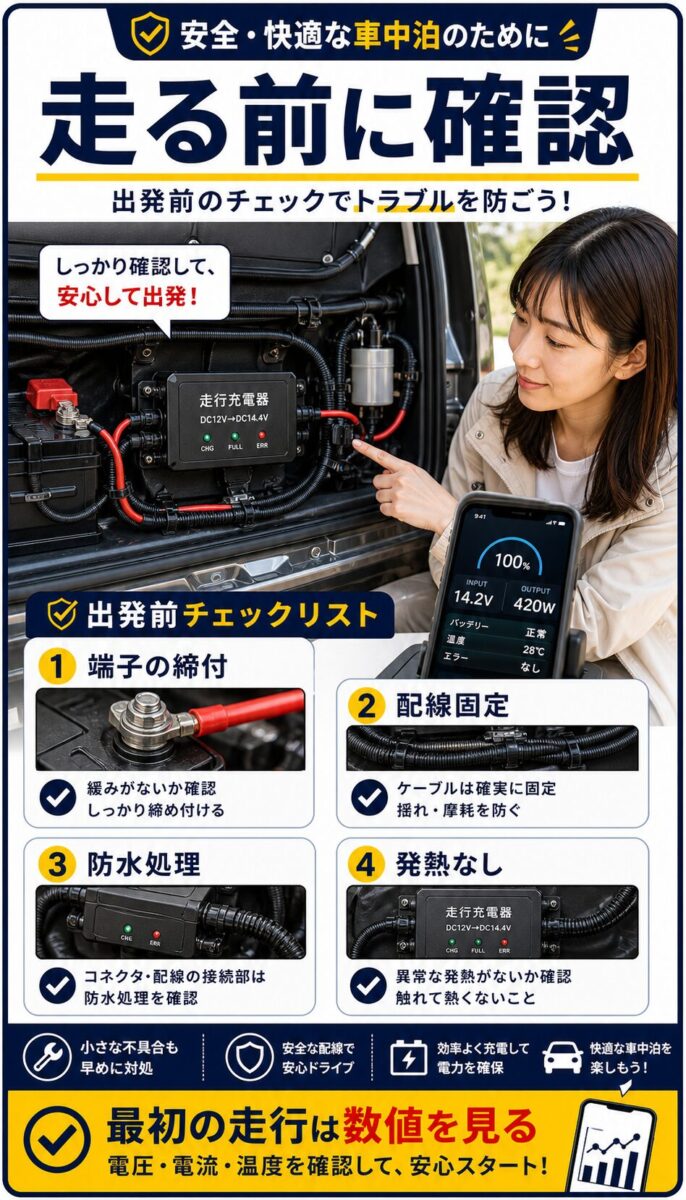

取り付け後に確認すべきチェックポイント
取り付け後の確認チェックリスト
- 端子やコネクターが確実に接続されているか
- 配線に無理な張りや折れがないか
- 配線が高温部や可動部へ接触していないか
- ヒューズが指定位置に設置されているか
- 本体がしっかり固定されているか
- エンジン始動後に正常に充電が開始するか
- エンジン停止後に想定どおり充電が停止するか
- ケーブル・端子・ヒューズ周辺に異常な発熱がないか
- 異臭や異音がないか
取り付け直後は低めの出力から確認し、問題がなければ徐々に通常の設定へ移行する方法が安心です。
EcoFlowなどアプリで状態を確認できる製品なら、充電電力や車両側の電圧もチェックしてください。
また、取り付け後しばらくは端子や配線の緩み、擦れ、発熱などがないか定期的に確認しましょう。
まとめ：オルタネーターチャージャーは取り付けが重要
ただし、性能を活かすためには「高出力モデルを買えば終わり」ではありません。
製品選び：車両とポータブル電源の対応条件を確認する。
配線：メーカー指定のケーブルと接続方法を守る。
ヒューズ：指定された容量と位置を守る。
車内引き込み：熱・摩擦・可動部を避けて配線を保護する。
バッテリー上がり対策：充電開始・停止条件を確認する。
取り付け後：異常発熱や配線の緩みを定期的に確認する。
ちなみに以前、私は「大容量ポータブル電源を車内に置いておけば家の中に置かなくて済むし、オルタネーターチャージャーで常時充電できて一石二鳥だ」と考えたことがあります。
しかし、車内は高温になりやすく、振動や衝撃もあります。
ポータブル電源を車内へ常設する場合は、機器メーカーが指定する使用・保管温度や設置条件を確認する必要があります。
オルタネーターチャージャーは、製品選び以上に取り付けと配線が重要です。
DIYに不安がある場合は無理をせず、専門の電装業者やカーショップへ相談してください。
